CNC-koneistettu hydrauliliitos

CNC-koneistettu hydrauliliitin on hydrauliliitin, joka yhdistää letkut, putket, pumput, venttiilit ja sylinterit hydraulijärjestelmään. Se näyttää yksinkertaiselta – metallirunko kierteillä ja tiivistepinnalla – mutta se toimii raaoissa olosuhteissa: paineet 50–400+ bar, lämpötilavaihtelut, tärinä ja hydraulineste, joka löytää vuotoreitin, kuten vesi löytää halkeaman.

The fitting's job is to seal. Olipa kyseessä JIC 37° laippa, ORFS (O-rengaspintatiiviste), BSPP-suuntainen kierre tai NPT kartiokierre, tiivistysgeometria on koneistettu mikronin tarkkuudella. Tiivistepinta, joka on pyöreä 0,02 mm, on liitos, joka itkee. Kierre, jonka juuri on repeytynyt, on liitos, joka puhaltaa pois paineen alaisena. Siksi koneistuksen laatu ei ole "mukava saada" täällä - se on turvallisuuskysymys.

CNC-koneistetun hydrauliliittimen tärkeimmät ominaisuudet ja edut

Sealing Surfaces Machined, Not "Good Enough" 37°:n laippakartio, O-renkaan ura ja istuinpinnat on koneistettu valvotuilla toleransseilla (istuinkulma ±0,5°, pinnan viimeistely Ra 0,8μm max. Kunnollinen tiivistepinta pitää 350 baarin paineen putken sisällä ja poissa laitehuoneesta.

Puhtaat, terävät langat Langat leikataan tai rullataan 6g/6H kokoon profiilimuodolla – ei repeytyneitä juuria, ei kaatuneita harjanteita. Suippenevat kierteet (NPT/BSPT) on tarkistettu L1/L2-rengasmittareilla tiiviin, vuotamattoman liitoksen takaamiseksi.

Pressure-Tested Confidence Painetestaamme liittimet 1,5-kertaiseen nimelliskäyttöpaineeseen näyte-erissä, ja jokainen liitin tarkastetaan visuaalisesti ja mitoiltaan. Kriittisiin sovelluksiin on saatavilla 100 % painetestaus.

Material Right for the Fluid Sinkitty hiiliteräs tavallisiin mineraaliöljyjärjestelmiin; ruostumaton 316 elintarvike-, meri- ja aggressiivisia nesteitä varten; messinki matalapaineiseen pneumaattiseen ja vesihuoltoon. Oikea materiaali estää galvaanisen korroosion ja ennenaikaisen vian.

Puhtaus voit määrittää Liittimet puhdistetaan ultraäänellä ja pakataan puhtausspesifikaatiosi mukaan – mukaan lukien ISO 4406 -puhtausluokat herkille servo- ja suhteellisille järjestelmille.

Tuotteen tekniset tiedot

Tyypilliset sovellukset

CNC-koneistettujen hydrauliliitosten valmistajana ja toimittajana Tuoyuan Metal toimittaa liittimiä irtotavarana tehtaan suorilla hinnoilla:

Siirrettävä hydrauliikka — kaivinkoneet, kuormaajat, maatalouskoneet

Teolliset hydraulijärjestelmät — puristimet, ruiskuvalukoneet, työstökoneet

Rakennuslaitteiden hydraulipiirit

Meri- ja offshore-hydraulijärjestelmät (316 ruostumatonta)

Elintarvikkeiden jalostus- ja farmaseuttiset nestelinjat

Testipenkit, voitelujärjestelmät ja pneumaattiset piirit

Tuotantoprosessi

Hydrauliliittimet koneistetaan tankovarastosta CNC-sorveilla – usein yhdellä kiinnitysjaksolla. Kuusiokolorungot sorvataan, porataan, kierretään ja tiivistysgeometria (laippakartio, O-renkaan ura tai kartio) leikataan erityisillä työkaluilla. Yhden asennuksen lähestymistapa pitää tiivistepinnan samankeskisenä kierteen kanssa.

Koneistuksen jälkeen liittimet poistetaan purseesta - kriittinen tiivistepinnoille - ja sitten pintakäsitellään (sinkitys, sinkki-nikkeli tai passivointi). Liittimet puhdistetaan ultraäänellä lastujen ja jäännösten poistamiseksi, minkä jälkeen ne tarkastetaan: kierremittaus, istuinkulman tarkistus, mittamittaus ja painetestaus.

Miksi valita Tuoyuan Metal

Koneistustarkkuus siellä, missä sillä on merkitystä CNC-sorvemme pitävät toistuvan paikannustarkkuuden ≤±0,003 mm, ja koneistamme rutiininomaisesti liittimiä ±0,01 mm:iin – toleranssinauhaan, joka pitää tiivistyspinnat virheettöminä ja kierteet tasaisena.

Decade of Metalworking Expertise Yli 10 vuotta tarkkuussorvattujen osien parissa, 5 000 m²:n tehdas, 20 CNC-sorvia ja 100 miljoonan kappaleen vuosikapasiteetti. Olemme koneistaneet kaikki tämän luettelon liitosstandardit – monta kertaa.

48 tunnin laatuvastaus Jos ongelma havaitaan, vastaamme 48 tunnin kuluessa ja otamme täyden korvausvastuun sovitun mukaisesti. Tätä jatkuvasti kunnioitettua sitoumusta 95 % asiakkaistamme tilaa uudelleen.

Vientivalmis dokumentaatio Materiaalitodistukset, tarkastusraportit ja painetestitiedot toimitetaan jokaisen tilauksen mukana. Kolmannen osapuolen tarkastuskoordinointi saatavilla.

Pakkaus & Toimitus

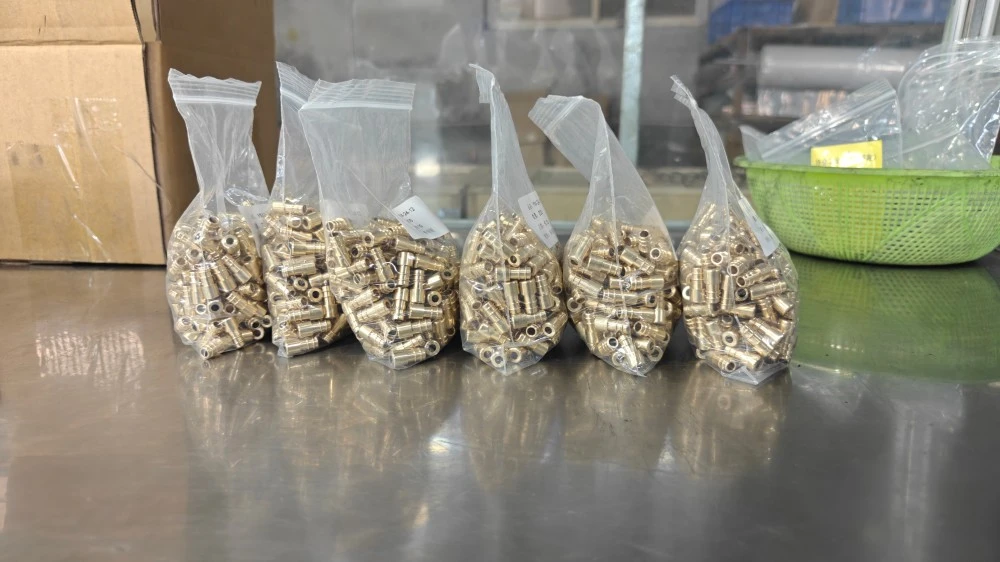

Helat puhdistetaan, suojataan korroosiolta ja pakataan polypusseihin, pahvilaatikoihin tai vientipuukoteloihin. Pika-, lento- ja merirahti saatavilla Qingdaon satamasta. Asiakirjat: kauppalasku, pakkausluettelo, konossementti, alkuperätodistus, materiaalitestitodistus. Ota yhteyttä vientitiimiimme saadaksesi CNC-koneistettujen hydrauliliitosten hintoja, massatilauksia tai tarjouksen.

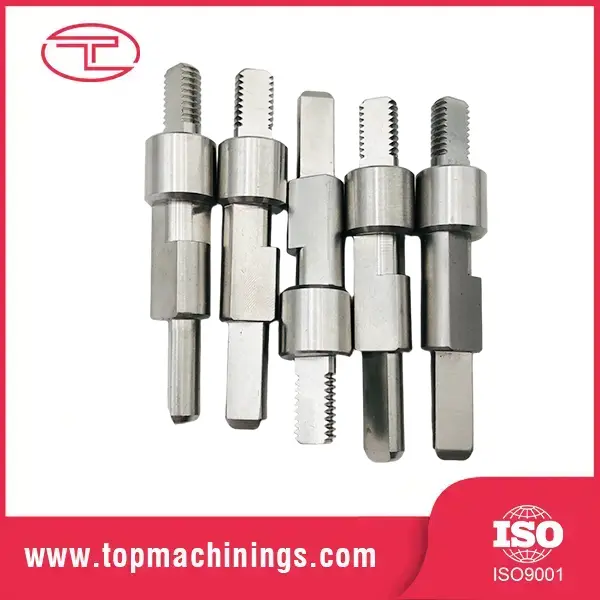

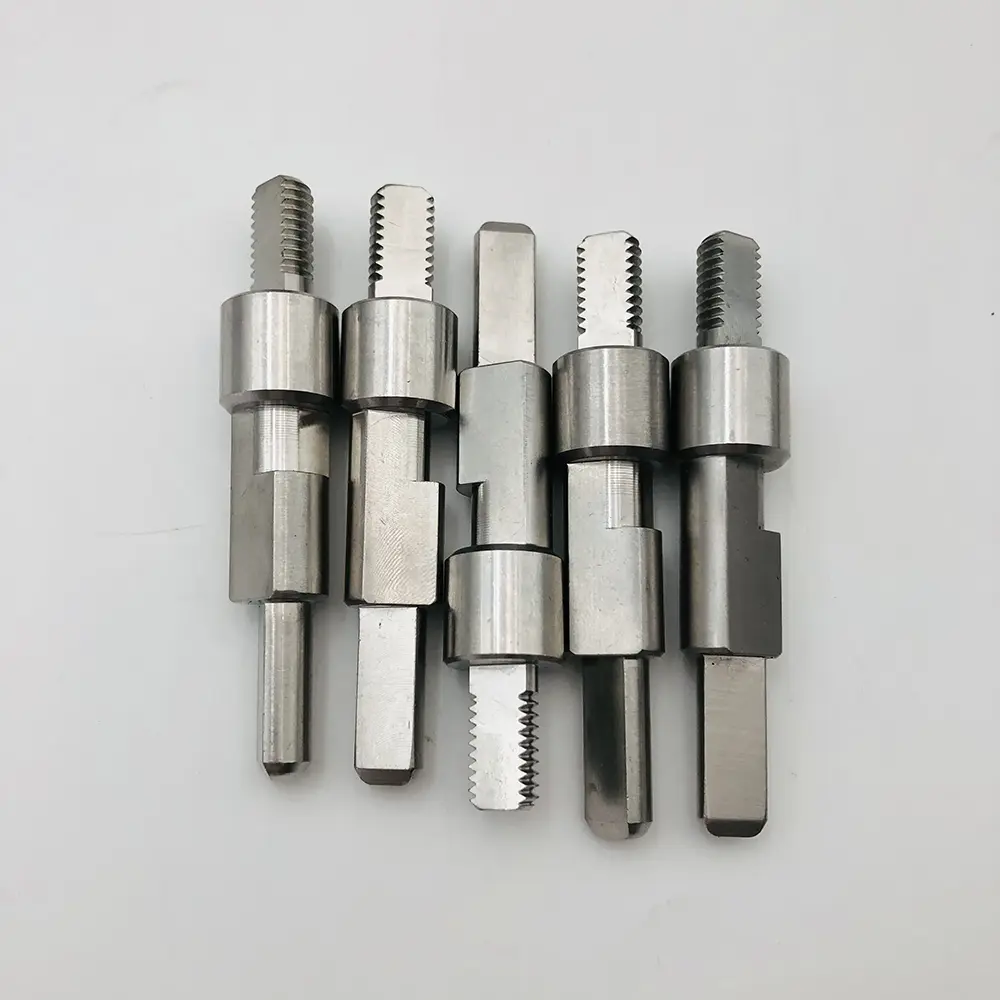

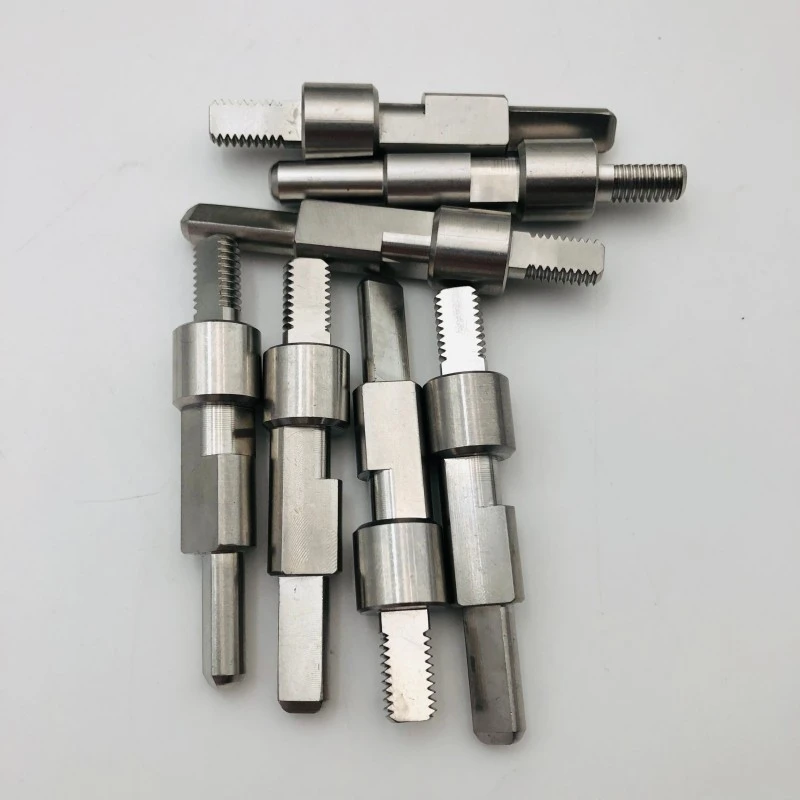

Erittäin tarkat kierreakselit teollisuuslaitteisiin

Asiakas: eurooppalainen hydraulilaitteiden valmistaja

Toimiala: Fluid Power & Industrial Automation

Materiaali: ruostumaton teräs / hiiliteräs

Prosessi: Tarkkuus CNC-sorvaus, jyrsintä, kierteitys ja lämpökäsittely

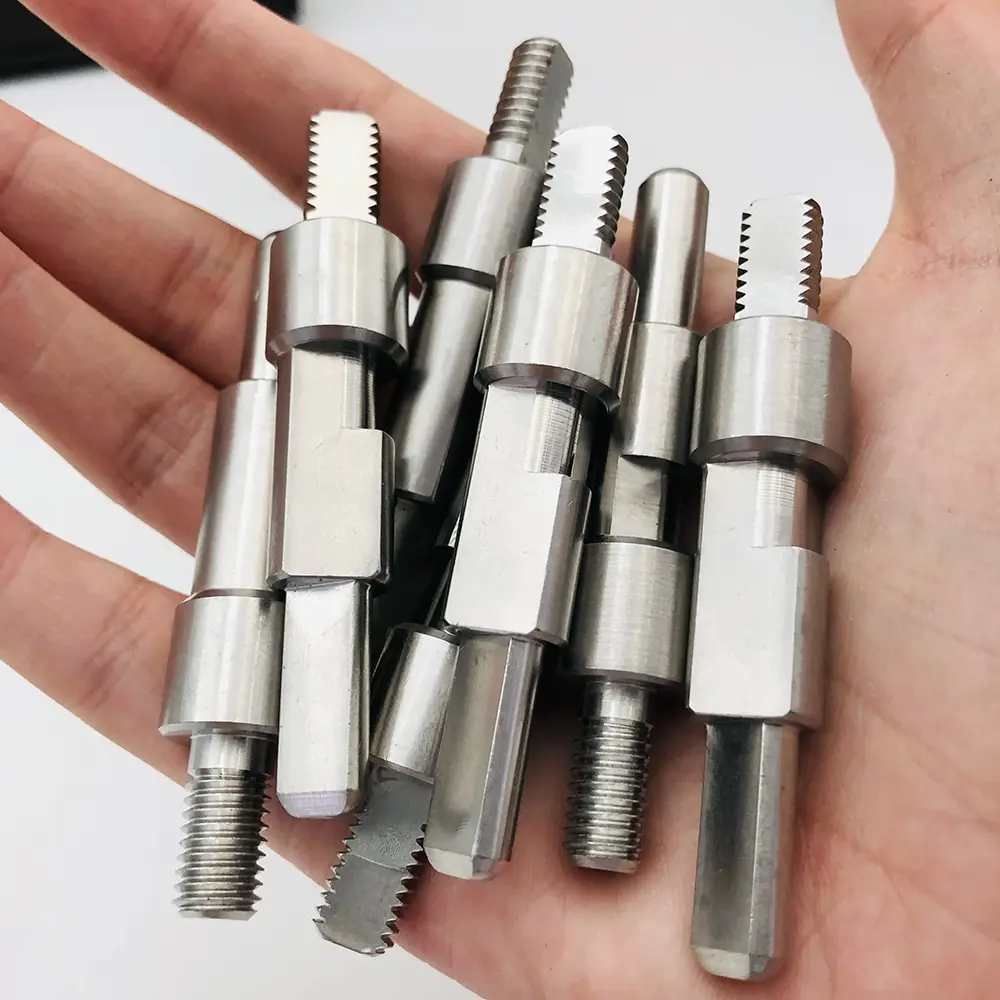

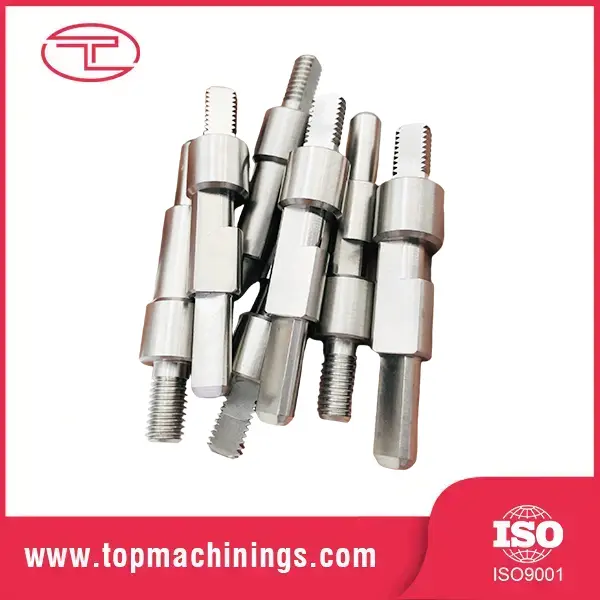

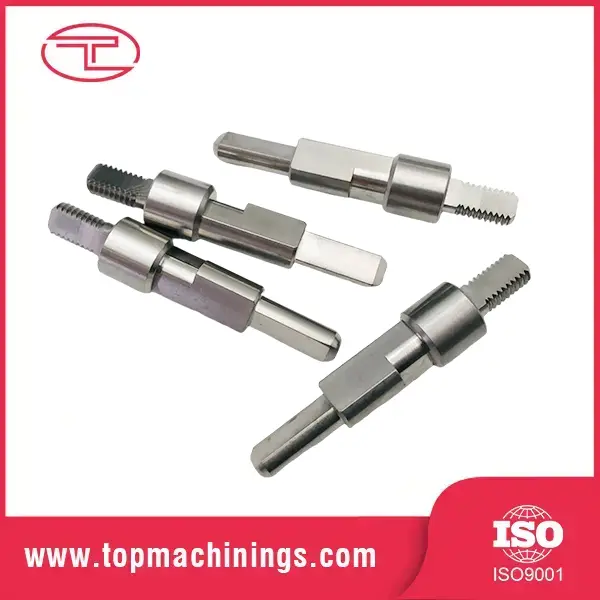

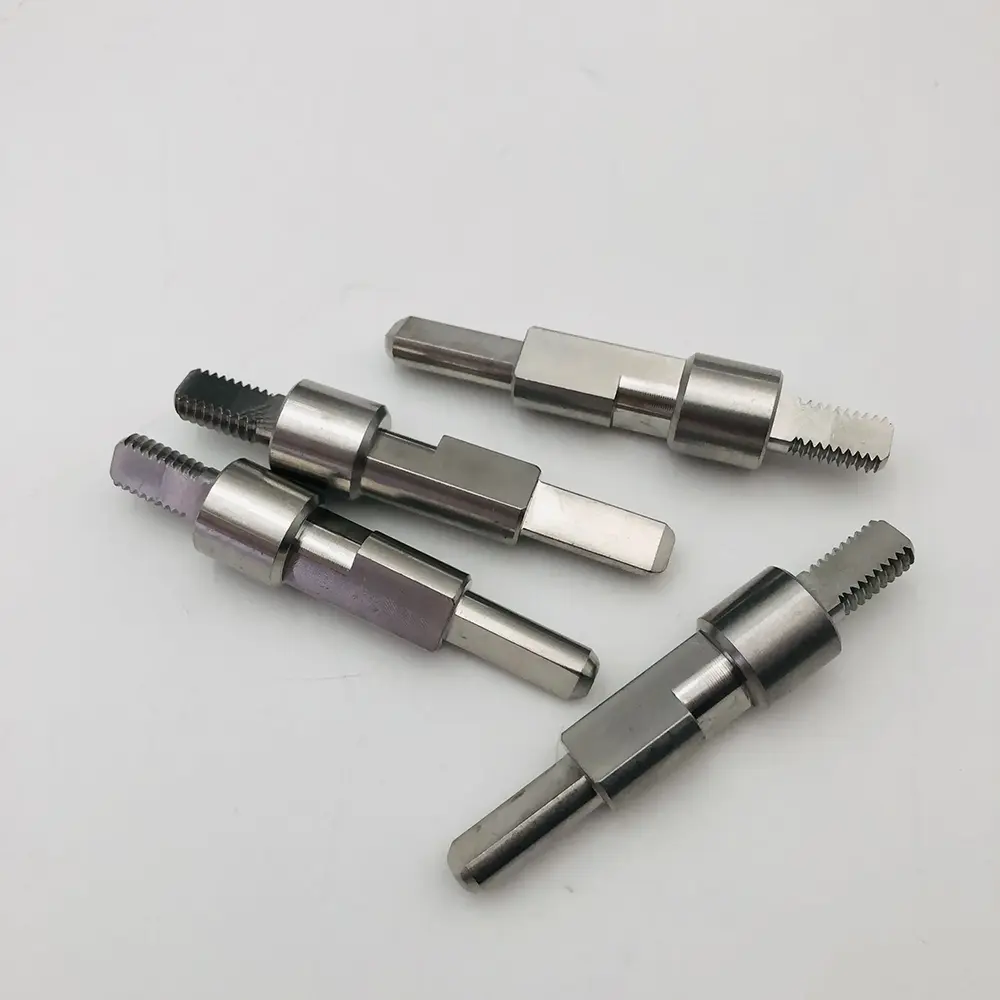

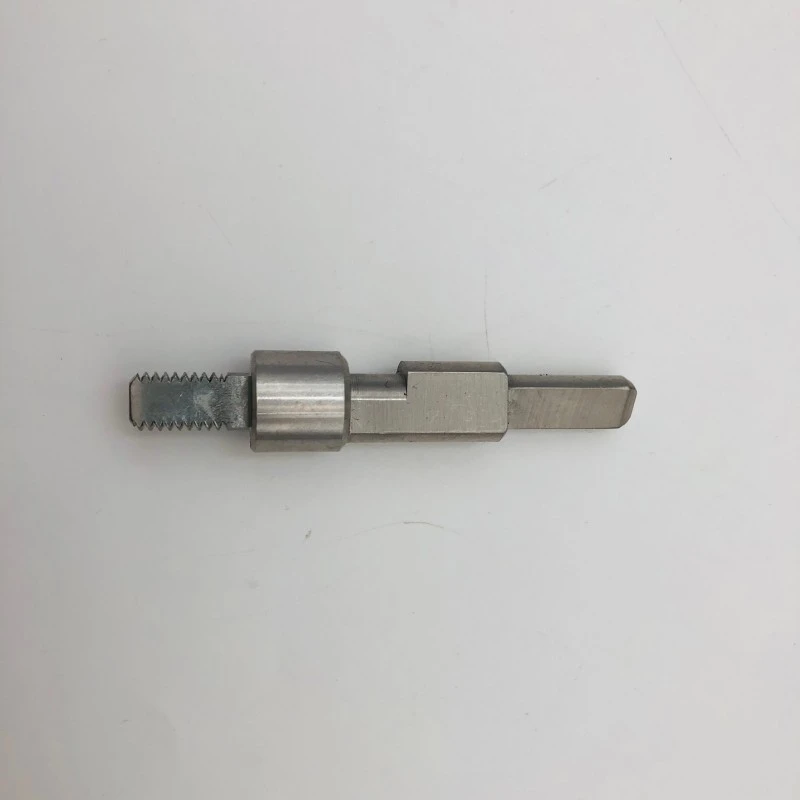

Asiakas vaati räätälöityjä monivaiheisia kierreakseleita tiukoilla toleransseilla ja sileällä pinnalla estämään korkeapainehydrauliikkakokoonpanojen vuodot ja mekaaninen kuluminen. Markkinoiden vakiokomponentit eivät täyttäneet erityisiä vääntömomentti- ja kohdistusvaatimuksiaan.

Moniakselisilla sveitsiläisillä CNC-sorvaus- ja tarkkuusjyrsinkoneilla valmistimme räätälöityjä akseleita tarkalla kierreprofiililla ja tasojyrsimällä asiakkaan teknisten piirustusten mukaan. Ennen toimitusta sovellettiin tiukkaa laadunvalvontaa, mukaan lukien 100 %:n kierremittatestaus ja pinnan karheustarkistukset.

FAQ

K: Mitä sovitusstandardia minun pitäisi käyttää?

V: Riippuu alueestasi ja letkun päistä: JIC on yleinen Pohjois-Amerikassa, BSP Euroopassa/Aasiassa, metrinen DIN Saksassa, ORFS, jossa tärinällä ja vuodottomuudella on merkitystä. Lähetä meille nykyiset varusteesi tai piirustuksesi, niin tunnistamme vakiovarusteet ja toimitamme niihin sopivat varusteet.

K: Mitä painetta varusteesi kestävät?

V: Vakioliittimet on mitoitettu 350 baarin käyttöpaineeseen; korkeapainekokoonpanot jopa 630 baariin. Painetestaamme näyte-erät 1,5-kertaiseen nimellispaineeseen.

K: Voitko toimittaa ruostumattomasta teräksestä valmistettuja varusteita elintarvike- tai merikäyttöön?

V: Kyllä – SUS316-liittimiä, joissa on passivointipinnoite, on saatavana elintarvike-, meri- ja lääkesovelluksiin. Materiaalitodistukset toimitettu.

K: Tarjoatko mukautettuja varusteita piirustuksen mukaan?

V: Kyllä, täysin mukautetut varusteet ovat erikoisalaamme. Lähetä piirustus tai näyte, niin koneistamme tarkan geometriasi mukaan, mukaan lukien mukautetut porttikokoonpanot.

K: Mikä on CNC-koneistetun hydrauliliittimen MOQ ja toimitusaika?

V: Näytteet: 3–5 päivää, MOQ joustava. Tuotanto: keskimäärin 15 päivää. Merirahti Qingdaosta tai pikakuljetus kiireellisiin pieniin tilauksiin.
