Kuinka tarkkuussorvatut osat mahdollistavat pienemmät robottikirurgiset työkalut?

Robottikirurgiset järjestelmät kutistuvat. Seuraavan sukupolven laparoskooppiset ja mikrokirurgiset robotit käyttävät instrumentteja, joiden halkaisija on alle 3 mm – riittävän pieniä liikkumaan herkässä anatomiassa, mutta riittävän vahvoja tarttumaan, leikkaamaan ja ompelemaan. Tämän saavuttaminen vaatii jokaisen komponentin, erityisesti työkalun ranteen sisällä olevien mekaanisten voimansiirtoelementtien, radikaalin uudelleenarvioinnin. Vastaus piileetarkkuussorvatut osat– pieniä, monimutkaisia ​​geometrioita, jotka on koneistettu toleransseihin, joita ei voinut kuvitella vielä vuosikymmen sitten. Tässä artikkelissa kerrotaan, kuinka erittäin tarkka CNC-sorvaus luo pienoisakselit, tapit ja kotelot, jotka mahdollistavat alimillimetriset robottityökalut – ja mitä hankintapäälliköiden tulee etsiä toimittajalta.

Miniatyrisointihaaste robottikirurgiassa

Tyypillinen robottikirurginen instrumentti sisältää jopa 20 liikkuvaa osaa kynää pienemmässä putkessa. Jokaisen osan tulee:

• Kestää toistuvaa sterilointia (autoklaavi, gammasäteily)
• Siirrä vääntömomentti lähes nollalla
• Soveltuu jopa 0,15 mm paksuisiin seinämiin
• Maksavat vähemmän kuin perinteiset koneistetut komponentit – koska instrumentit ovat usein kertakäyttöisiä tai rajoitetusti uudelleenkäytettäviä

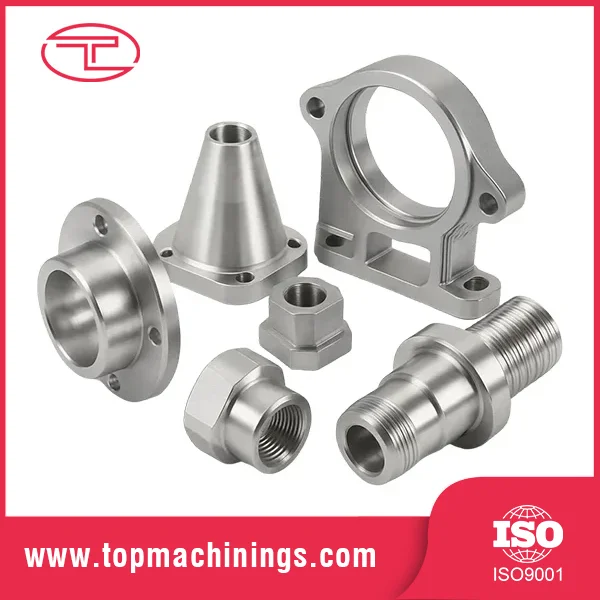

Perinteiset työstömenetelmät (leimaus, yksinkertainen sorvaus) eivät pysty säilyttämään vaadittua samankeskisyyttä, pinnan viimeistelyä tai mikroominaisuuksia. Tarkkuussorvatut osat – valmistettu sveitsiläisillä CNC-sorveilla jännitteellisellä työkalulla – ratkaisevat nämä ongelmat yhdistämällä sorvauksen, jyrsinnän ja porauksen yhdessä työkierrossa, jolloin saavutetaan ±0,005 mm tai parempi toleranssi.

Kolme kriittistä tapaa Tarkkuussorvatut osat mahdollistavat pienentämisen

1.Mikroakselit ja vetotapit

Kirurgisen robotin ranteessa käytetään kaapeleita tai työntötankoja päätetehostimen niveltämiseen. Ne liitetään pieniin tappeihin ja akseleihin – usein halkaisijaltaan 0,5–2 mm. Tarkasti sorvattu osa voi sisältää:

• Urat kiinnitysrenkaita varten (leveys 0,2 mm, syvyys 0,05 mm)
• Kuusikulmaiset tai neliömäiset päät vääntömomentin siirtoa varten
• Ristireiät (halkaisija 0,3 mm) kaapeleiden puristamiseen

Miksi tarkkuus on tärkeää: 2 µm:n poikkeama 1 mm:n tapissa aiheuttaa 0,2° kulmavirheen – ei voida hyväksyä, kun kirurgi ompelee 0,5 mm:n verisuonia.

2.Ohutseinäiset putkimaiset osat

Nivelliitokset vaativat koteloita ja holkkeja, joiden seinämän paksuus on alle 0,2 mm. Perinteinen kääntyminen aiheuttaa kolinaa tai romahtamista. Sveitsiläinen sorvaus korkeapaineisella jäähdytysnesteellä ja kovametallityökaluilla tuottaa vakaan, toistettavan ohutseinäisentarkkuussorvatut osatilman toissijaista purseenpoistoa.

3. Monimutkainen geometria yhdessä asennuksessa

Robottityökalujen suunnittelijat haluavat yhdistettyjä ominaisuuksia: kierteet, kartiot, alaleikkaukset ja litteet – kaikki yhdessä osassa. Moniakselisilla sorveilla valmistetut tarkasti sorvatut osat eliminoivat useita asetuksia ja varmistavat geometrisen yhdenmukaisuuden. Esimerkiksi troakaarikärki kierukkakäyttöisellä uralla ja proksimaalisella laipalla voidaan työstää alle 40 sekunnissa.

Parametritaulukko – Kirurgisen tason tarkkuussorvattujen osien kriittiset tiedot

Epäjohdonmukaisten tarkkuussorvattujen osien piilokustannukset

Lääketieteellisten laitteiden OEM-valmistajat keskittyvät usein kokoonpanotoleransseihin ja aliarvioivat yksittäisten tarkkuussorvattujen osien vaikutuksen. Tosimaailman esimerkki: kirurgisten nitojan valmistaja koki 12 % kenttävikoja, jotka johtuivat 0,5 mm:n tapista, jonka urasyvyys oli epäyhtenäinen. Tapin toimittaja oli vaatinut ±0,01 mm, mutta toimitti ±0,025 mm. Vaihtaminen toimittajaan, joka ohjaa jokaista erää 100 % optisella lajittelulla, alensi epäonnistumisasteen 0,2 prosenttiin.

Keskeiset oppitunnit:

• Mittauksella on väliä – Pyydä lasermikrofonin tai -näköjärjestelmän raportteja, ei vain jarrusatulat.
• Materiaalin sertifiointi – Kirurgiset instrumentit edellyttävät täydellistä jäljitettävyyttä (EN 10204 3.1).
• Pintakäsittelyn tasaisuus – Epätasaiset kohdat sisältävät bakteereja; määritä Ra ja Rz.

Miksi Tuoyuan ymmärtää kirurgisen miniatyrisoinnin vaatimukset

Qingdao Tuoyuan Metal Co., Ltd. on käyttänyt yli kymmenen vuoden ajan tarkkuusmetallinkäsittelyominaisuuksien kehittämiseen. Toisin kuin yleiset konepajat, Tuoyuan keskittyy juuri niihin teknologioihin, joita kirurginen robotiikka tarvitsee:

• CNC-sorvausosat (sveitsiläinen ja kiinteä päätuki) mikroakseleille, tappeille ja holkeille
• CNC-jyrsintäosat monimutkaisiin koteloihin
• Meisto ja taonta kustannustehokkaille suurivolyymiisille komponenteille
• Pintakäsittely (galvanointi, jauhemaalaus, kiillotus) – vaikka kirurgiset työkalut edellyttävät usein sähkökiillotusta tai passivointia, jonka Tuoyuan voi järjestää sertifioitujen yhteistyökumppaneiden kautta

Tuoyuan toimii ISO 9001 -standardin mukaisesti ja tarjoaa täydellisen toimitusketjun raaka-aineesta valmiiseen osaan. Heidän "erinomainen jokaisessa yksityiskohdassa" -filosofia tarkoittaa, että jokainen tarkkuussorvattu osa tarkastetaan digitaalisilla mittauslaitteilla, ja eräkirjauksia säilytetään yli 10 vuotta, mikä on välttämätöntä lääkinnällisten laitteiden jäljitettävyyden kannalta.

Yksi käytännön työkalu – yksinkertainen tarkistuslista hankintaa varten

Kun arvioit robottikirurgisten laitteiden tarkkuussorvattujen osien lähdettä, kysy:

• Toleranssipinoanalyysi kriittisimmästä ominaisuudestasi.
• Kolme satunnaista näyteosaa mitattuna CMM- tai lasermikrofonilla.
• Materiaalitodistus, jossa näkyy eränumero ja kemiallinen koostumus.
• Prosessikyky (Cpk) – halkaisijalle ja samankeskisyydelle Cpk ≥1,33 on turvallinen kynnys.

Tuoyuan tarjoaa kaikki neljä vakiona.

Pienet osat, jättiläismäinen harppaus leikkaukseen

Suuntaus kohti pienempiä, älykkäämpiä robottikirurgisia työkaluja on pysäyttämätön. Mutta sitä ei voida toteuttaa yksinkertaisesti pienentämällä olemassa olevia malleja. Se vaatiitarkkuussorvatut osatjotka ovat mikrokokoisia, makrotarkkoja ja valmistettu tasaisesti tilavuudella. Hankintapäälliköille paras strategia on tehdä yhteistyötä metallintyöstöyrityksen kanssa, jolla on todistettu CNC-sorvausosaaminen, täydellinen sisäinen prosessiketju ja laatujärjestelmä, joka ei jätä mitään sattuman varaan.

Lähetä haastavin mikrokomponenttipiirustuksesi osoitteeseenTuoyuantoteutettavuusarviointia ja näyteajoa varten. Käytä yllä olevaa parametritaulukkoa määrittääksesi toleranssit ja pyydä prosessin suorituskykyraportti. Oikea tarkkuussorvattujen osien toimittaja voi puolittaa kehitysaikasi – ja tehdä seuraavan sukupolven kirurgisesta työkalustasi totta.
