Mitä ovat monimutkaiset tarkkuussorvatut osat ja miten ne parantavat komponenttien suorituskykyä?

Monimutkaiset tarkkuussorvatut osatovat suunniteltuja komponentteja, jotka on valmistettu edistyneillä sorvausprosesseilla vaativan mittatarkkuuden, toistettavuuden, pinnan laadun ja geometrisen monimutkaisuuden saavuttamiseksi. Niitä käytetään laajalti automaatiossa, koneissa, autojärjestelmissä, elektroniikassa, lääketieteellisissä laitteissa, hydraulijärjestelmissä ja muissa sovelluksissa, joissa tavanomaiset vakiokomponentit eivät välttämättä tarjoa vaadittua istuvuutta tai suorituskykyä. Tämä opas selittää niiden rakenteen, valmistusprosessin, materiaalivaihtoehdot, toleranssit, pintakäsittelyt, tarkastusvaatimukset, suunnittelunäkökohdat ja hankintakäytännöt. Se auttaa insinöörejä ja hankintatiimejä vähentämään tuotantoriskejä ja valitsemaan sopivan valmistusratkaisun.

Sisällysluettelo

1. Mitä ovat monimutkaiset tarkkuussorvatut osat?
2. Mikä tekee sorvatusta osasta monimutkaisen?
3. Kuinka monimutkaisia ​​tarkkuussorvattuja osia valmistetaan?
4. Mitä materiaaleja voidaan käyttää?
5. Miten tarkkuutta ja toleransseja valvotaan?
6. Miksi pinnan viimeistelyllä on väliä?
7. Kuinka tarkkuussorvatut osat tarkastetaan?
8. Kuinka insinöörien tulisi suunnitella nämä komponentit?
9. Missä monimutkaisia ​​tarkkuussorvattuja osia käytetään?
10. Mitä ostajien tulee etsiä valmistuskumppanilta?
11. Usein kysytyt kysymykset
12. Johtopäätös

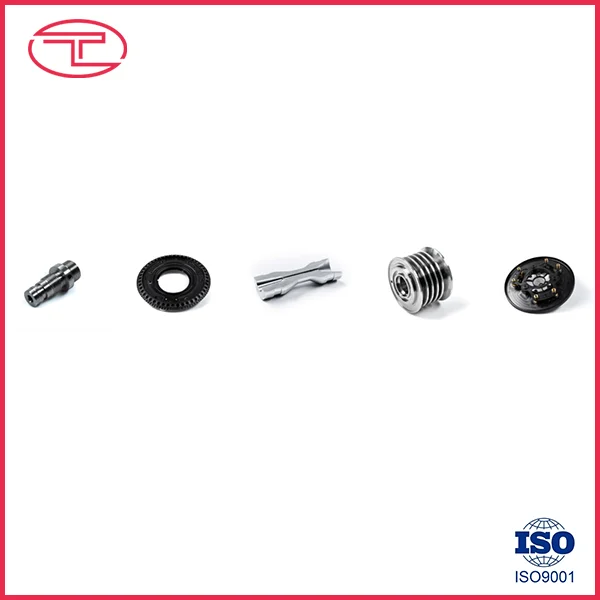

Mitä ovat monimutkaiset tarkkuussorvatut osat?

Monimutkaiset tarkkuussorvatut osat ovat mittatilaustyönä valmistettuja komponentteja, jotka valmistetaan pääasiassa pyörittämällä työkappaletta samalla kun leikkaustyökalut poistavat materiaalia luodakseen tarkkoja sylinterimäisiä, kartiomaisia, kierteitettyjä, uritettuja tai muotoiltuja piirteitä. Toisin kuin yksinkertaiset akselit tai holkit, monimutkaiset sorvatut komponentit voivat yhdistää useita työstötoimenpiteitä ja monimutkaisia ​​geometrioita yhdessä komponentissa.

Tyypillisiä ominaisuuksia ovat useat halkaisijat, sisäreiät, hienot kierteet, urat, olakkeet, kartiot, poikittaisreiät, urat, viisteet, säteet ja erikoisprofiloidut pinnat. Kehittyneet CNC-sorvauskeskukset voivat integroida sorvauksen poraukseen, kierteitykseen, jyrsintään ja muihin toimintoihin, mikä mahdollistaa useiden ominaisuuksien tuottamisen vähemmillä asetuksilla.

Ostajille monimutkaisen tarkkuussorvauksen arvo ei ole vain pieni mittatoleranssi. Todellinen tavoite on tasainen suorituskyky, kun osa kootaan suuremmaksi mekaaniseksi järjestelmäksi. Mittatarkkuuden, samankeskisyyden, pinnan kunnon, materiaalin ominaisuuksien ja toistettavuuden on toimittava yhdessä.

Käytännön tuotannossa saavutettavissa olevat toleranssit riippuvat materiaalista, geometriasta, koneen kunnosta, työkaluista, työpisteestä, prosessin stabiilisuudesta ja tarkastusmenetelmästä. Julkaistut työstöviitteet osoittavat yleensä yleisen CNC-sorvauksen noin ±0,05 mm, kun taas tiukemmat toleranssit noin ±0,01 mm tai alle voivat olla mahdollisia valituissa ominaisuuksissa, kun prosessi on suunniteltu asianmukaisesti. :contentReference[oaicite:0]{index=0}

Mikä tekee sorvatusta osasta monimutkaisen?

Komponentista tulee teknisesti monimutkainen, kun sen geometria tai toiminnalliset vaatimukset edellyttävät suurempaa prosessinhallintaa kuin tavallinen sorvaus. Monimutkaisuus voi johtua ominaisuuksien lukumäärästä, niiden suhteesta toisiinsa tai vaikeudesta säilyttää tarkkuus koko tuotannon ajan.

Siksi monimutkaisuutta tulisi arvioida toiminnallisesta näkökulmasta. Osaa, jossa on monia näkyviä piirteitä, ei välttämättä ole vaikea valmistaa, kun taas suhteellisen pienestä komponentista voi tulla erittäin vaativa, jos se sisältää kriittisen reiän, tiukan poistovaatimuksen tai vaikean materiaalin.

Kuinka monimutkaisia ​​tarkkuussorvattuja osia valmistetaan?

Luotettava valmistusprosessi alkaa ennen kuin kone alkaa leikkaamaan. Suunnittelutarkastus, materiaalin tarkastus, prosessin suunnittelu, työkalujen valinta, koneistus, tarkastus ja viimeistely vaikuttavat kaikki lopputulokseen.

Suunnittelu- ja piirustuskatsaus

Valmistustiimi tutkii ensin teknisen piirustuksen, 3D-mallin, materiaalispesifikaatiot, toleranssivaatimukset, kierteet, pintakäsittelyt, lämpökäsittelyn ja muut erityisohjeet.

Tässä vaiheessa voidaan tunnistaa mahdolliset valmistusongelmat ennen tuotannon aloittamista. Esimerkiksi tarpeettoman tiukat toleranssit ei-toiminnallisilla pinnoilla voivat lisätä koneistus- ja tarkastusvaatimuksia parantamatta komponentin todellista toimintaa.

Materiaalin valmistelu

Tankomassa tai muu raaka-aine valitaan hyväksyttyjen eritelmien mukaan. Materiaalitodistuksia voidaan vaatia sovelluksissa, joissa jäljitettävyys on tärkeää.

CNC-sorvaus

Työkappale pysyy tukevasti paikallaan, kun taas CNC-ohjatut työkalut suorittavat esimerkiksi pintakäsittelyä, karkeasorvausta, viimeistelysorvausta, porausta, kierteitystä, uritusta ja viistoa. Jännitteisiä työkaluja tai jyrsintälaitteita voidaan käyttää, kun komponentti vaatii lisäjyrsintä- tai porausominaisuuksia.

Toissijaiset toiminnot

Jotkut komponentit vaativat lisätoimenpiteitä kääntämisen jälkeen. Piirustuksen mukaan näihin voi sisältyä hionta, kiillotus, lämpökäsittely, purseenpoisto, pinnoitus, anodisointi, passivointi tai muut pintakäsittelyt.

Tarkastus ja lopputarkastus

Kriittiset mitat verrataan piirustukseen. Projektin vaatimuksista riippuen valmistajat voivat käyttää mikrometrejä, mittareita, optisia mittauslaitteita, CMM-järjestelmiä tai muita tarkkuustarkastuslaitteita.

Valmistusjärjestys on tärkeä, koska jokainen lisäasetus voi tarjota mahdollisuuden kohdistuksen vaihteluun. Nykyaikaiset jyrsintälaitteet voivat vähentää joidenkin monimutkaisten komponenttien asetusten määrää ja siten vähentää mahdollisia uudelleenasemointivirheitä. :contentReference[oaicite:1]{index=1}

Mitä materiaaleja voidaan käyttää?

Materiaalin valinta vaikuttaa suoraan leikkauskäyttäytymiseen, työkalun kulumiseen, lämmön muodostumiseen, mittavakauteen, korroosionkestävyyteen, painoon, lujuuteen ja loppukäyttöön.

• Ruostumaton teräs:Soveltuu sovelluksiin, jotka vaativat korroosionkestävyyttä ja mekaanista kestävyyttä.
• Hiiliteräs:Yhteinen yleisille mekaanisille komponenteille, akseleille, tapeille ja teollisuuslaitteille.
• Seostettu teräs:Hyödyllinen, kun vaaditaan suurempaa lujuutta, kulutuskestävyyttä tai lämpökäsittelykykyä.
• Alumiini:Kevyt ja koneistettava, joten se sopii painoherkkään kokoonpanoon.
• Messinki:Valitaan usein liittimiin, liittimiin, sähkökomponentteihin ja sovelluksiin, jotka edellyttävät hyvää työstettävyyttä.
• Kupari:Käytetään, kun sähkön tai lämmönjohtavuus on tärkeää.
• Tekniset muovit:Materiaalit, kuten POM, PEEK, PTFE ja nailon, voidaan sorvata erikoiskevyisiin, vähäkitkaisiin tai kemiallisesti kestäviin sovelluksiin.

Materiaalia ei saa koskaan valita vain koneistuksen mukavuuden mukaan. Insinöörien tulee ottaa huomioon käyttölämpötila, kuormitus, korroosiolle altistuminen, kuluminen, kemiallinen yhteensopivuus, sähkövaatimukset ja toisiinsa liittyvien komponenttien ominaisuudet.

Miten tarkkuutta ja toleransseja valvotaan?

Tarkkuutta ohjataan koneen ominaisuuksien, työkalujen, ohjelmoinnin, työskentelyn, materiaalin vakauden, ympäristöolosuhteiden ja tarkastuksen vuorovaikutuksen avulla.

Yleisesti valvottuja ominaisuuksia ovat:

• Ulkohalkaisija ja sisähalkaisija
• Osan pituus
• Pyöreys
• Sylinterimäisyys
• Samankeskisyys tai loppuminen
• Kierteen mitat
• Reiän sijainti
• Geometriset suhteet toiminnallisten pintojen välillä

Esimerkiksi akseli voi vaatia säädeltyä halkaisijaa laakerin istukkaa varten, kun taas sen ei-toiminnallinen ulkopinta voi käyttää vähemmän rajoittavaa toleranssia. Tämä lähestymistapa mahdollistaa valmistusresurssien keskittymisen mittoihin, jotka todella vaikuttavat kokoonpanoon ja suorituskykyyn.

Teollisuuden työstöviitteet korostavat, että toleranssikyky riippuu geometriasta ja prosessiolosuhteista sen sijaan, että se olisi yksi universaali luku. :contentReference[oaicite:2]{index=2}

Miksi pinnan viimeistelyllä on väliä?

Pintakäsittely on enemmän kuin ulkonäkövaatimus. Se voi vaikuttaa kitkaan, kulumiseen, tiivistykseen, laakerin kosketukseen, liukukäyttäytymiseen, korroosiosuojaukseen ja kokoonpanon suorituskykyyn.

Sorvattujen komponenttien yleisiä pintakäsittelyvaatimuksia ovat noin Ra 3,2 μm monille yleisille koneistetuille pinnoille, Ra 1,6 μm tasaisemmille toiminnallisille pinnoille ja Ra 0,8 μm tai vähemmän valituille tarkkuussovelluksille. Vaativammat pinnat saattavat vaatia hiontaa tai kiillotusta pelkän sorvauksen sijaan. :contentReference[oaicite:3]{index=3}

Tästä syystä insinöörien tulisi tunnistaa, mitkä pinnat ovat todella toimivia. Laakeritappi, tiivistepinta tai liukuliitäntä saattaa vaatia erilaisen viimeistelyn kuin ulkoinen välyspinta.

• Toiminnalliset pinnat:Määritä tarvittava viimeistely käyttöolosuhteiden mukaan.
• Tiivistyspinnat:Ota huomioon sekä karheus että pintavirheet.
• Liukuvat pinnat:Ota huomioon kitka ja kuluminen.
• Kosmeettiset pinnat:Määrittele ulkonäköodotukset erillään toiminnallisista vaatimuksista.

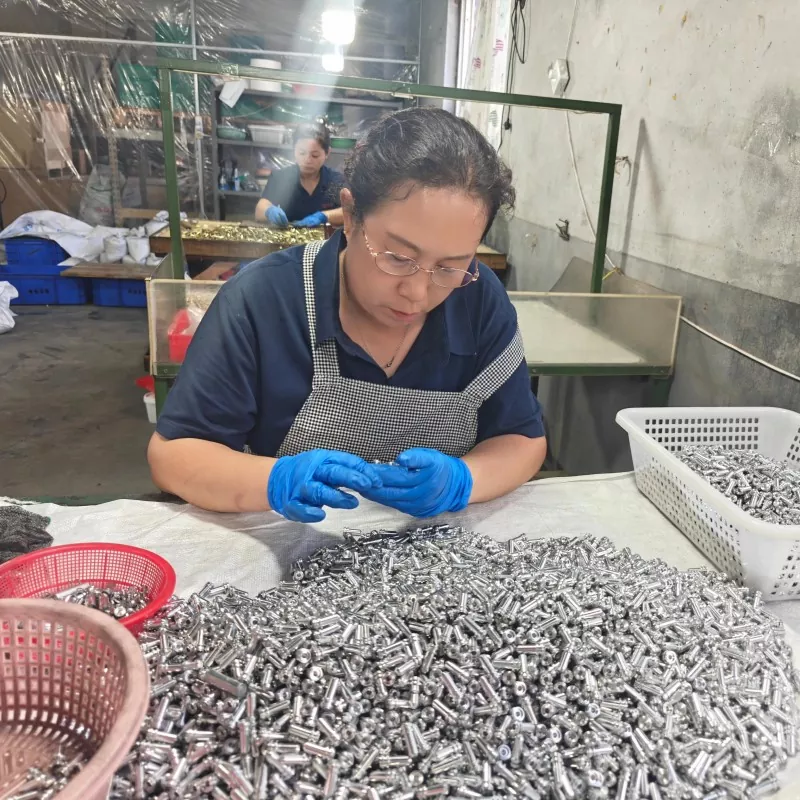

Kuinka tarkkuussorvatut osat tarkastetaan?

Tarkastus tulee liittää suoraan suunnittelupiirustukseen. Kaikkien mahdollisten ominaispiirteiden mittaaminen samalla menetelmällä ei ole aina välttämätöntä; tarkastussuunnitelmassa tulee keskittyä kriittisiin mittoihin ja toiminnallisiin vaatimuksiin.

Kattava laadunvalvontaprosessi voi sisältää:

1. Saapuvan materiaalin vahvistusvahvistaaksesi määritetyn materiaalin.
2. Ensimmäinen tarkastustuotantoprosessin tarkistamiseen ennen täysimittaista valmistusta.
3. Prosessin mittausmittojen poikkeaman tunnistamiseksi tuotannon aikana.
4. Lopullinen mittatarkastuspiirustusvaatimusten vastaisesti.
5. Pinnan viimeistelyn tarkistusmäärätyille toiminnallisille alueille.
6. Langan tarkastuskäyttämällä sopivia mittareita tai mittalaitteita.
7. Dokumentaatiokuten mittaraportit asiakkaan niin vaatiessa.

Erittäin vaativille osille koordinaattimittauskone tai optinen mittausjärjestelmä voi tarjota kattavamman mittavarmuuden. Tarkastusraportit ja ensimmäisen artikkelin dokumentaatio voivat myös auttaa hankinta- ja suunnittelutiimiä varmistamaan tuotannon johdonmukaisuuden.

Kuinka insinöörien tulisi suunnitella nämä komponentit?

Hyvä suunnittelu on yksi tehokkaimmista tavoista parantaa valmistettavuutta toimivuudesta tinkimättä.

• Tunnista selkeästi kriittiset mitat ja toiminnalliset pinnat.
• Vältä soveltamasta erittäin tiukkoja toleransseja jokaiseen ulottuvuuteen.
• Käytä vakiokierremäärityksiä aina kun se on mahdollista.
• Järjestä sopivat säteet ja viisteet, jos työkalujen käyttö vaatii niitä.
• Harkitse seinämän paksuutta ja muodonmuutosten mahdollisuutta.
• Määritä pinnan karheus vain silloin, kun se palvelee toiminnallista tarkoitusta.
• Määrittele materiaalilaadut selkeästi.
• Tunnista lämpökäsittely- ja pintakäsittelyvaatimukset.
• Tarjoa täydellisiä 2D-piirustuksia ja tarkkoja 3D-malleja, kun niitä on saatavilla.

Eräs käytännön periaate on suunnitella funktion mukaan teoreettisen tarkkuuden sijaan. Valmistusviittauksissa todetaan johdonmukaisesti, että tarpeettomat tiukat toleranssit voivat pidentää koneistusaikaa, tarkastusvaatimuksia ja tuotannon monimutkaisuutta. :contentReference[oaicite:4]{index=4}

Missä monimutkaisia ​​tarkkuussorvattuja osia käytetään?

Koska sorvaus soveltuu erityisen hyvin rotaatio- ja sylinterimäisiin geometrioihin, tarkkuussorvattuja komponentteja esiintyy monissa teollisuusjärjestelmissä.

Mitä ostajien tulee etsiä valmistuskumppanilta?

Monimutkaisten tarkkuuskomponenttien toimittajan valinta vaatii muutakin kuin yksikköhintojen vertailua. Valmistajan on osoitettava, että se ymmärtää tekniset vaatimukset ja tuottaa toistuvasti komponentteja, jotka täyttävät nämä vaatimukset.

Tärkeitä arviointipisteitä ovat mm.

1. Työstökyky:Varmista, että laite vastaa komponenttien geometriaa.
2. Materiaalikokemus:Kysy, käsitteleekö toimittaja määritettyä materiaalia säännöllisesti.
3. Laadunvalvonta:Tarkista tarkastuslaitteet, -menettelyt ja -asiakirjat.
4. Tekninen tuki:Selvitä, pystyykö toimittaja tunnistamaan valmistettavuusongelmia ennen tuotantoa.
5. Tuotannon johdonmukaisuus:Kysy, kuinka mittavaihtelua seurataan suurempien tuotantoajojen aikana.
6. Viimeistelykyky:Varmista, voidaanko tarvittavat toissijaiset hoidot koordinoida luotettavasti.
7. Viestintä:Varmista, että tekniset kysymykset voidaan ratkaista nopeasti ja tarkasti.
8. Jäljitettävyys:Aseta vaativiin sovelluksiin materiaali- ja tuotantokirjanpitovaatimukset.

Qingdao Tuoyuan Metal Products Co., Ltd. voi tukea asiakkaita, jotka tarvitsevat räätälöityjä metallikomponentteja, joissa mittojen hallinta, yksityiskohtaiset piirustukset, materiaalin valinta ja toistettava tuotanto ovat tärkeitä. Hankintaryhmille täydellisen teknisen piirustuksen toimittaminen ja kriittisten vaatimusten selkeä tunnistaminen on tehokas lähtökohta tekniselle arvioinnille ja tarjouksille.

Usein kysytyt kysymykset

Mitä eroa on vakiosorvatulla osalla ja monimutkaisella tarkkuussorvatulla osalla?

Normaalisorvatulla osalla on yleensä suhteellisen yksinkertainen lieriömäinen geometria ja tavanomaiset mittavaatimukset. Monimutkainen tarkkuussorvattu osa voi yhdistää useita halkaisijoita, sisäisiä ominaisuuksia, kierteitä, uria, poikkireikiä, tiukkoja toleransseja, kontrolloitua kulumista ja tiettyjä pintakäsittelyjä yhdessä komponentissa.

Kuinka tarkkoja monimutkaiset tarkkuussorvatut osat voivat olla?

Tarkkuus riippuu materiaalista, geometriasta, koneen konfiguraatiosta, työkaluista, työnpidosta, prosessin vakaudesta ja tarkastusmenetelmistä. Yleinen CNC-sorvaus voi yleensä toimia noin ±0,05 mm, kun taas valitut tarkkuusominaisuudet voivat olla noin ±0,01 mm tai tiukempi, kun suunnittelu ja prosessi sen sallivat. Näitä lukuja tulisi käsitellä hankekohtaisina kykyreferensseinä eikä yleistakuuksina. :contentReference[oaicite:5]{index=5}

Mitä materiaaleja käytetään yleisesti tarkkuussorvatuissa komponenteissa?

Yleisiä valintoja ovat ruostumaton teräs, hiiliteräs, seosteräs, alumiini, messinki, kupari ja tekniset muovit. Sopiva materiaali riippuu lujuudesta, korroosionkestävyydestä, lämpötilasta, kulumisesta, painosta, sähköisistä ominaisuuksista ja käyttöympäristöstä.

Tarvitsevatko monimutkaiset sorvatut osat toissijaista käsittelyä?

Ei aina. Jotkut komponentit voidaan viimeistellä suoraan CNC-sorvauksella, kun taas toiset saattavat vaatia hiontaa, kiillotusta, lämpökäsittelyä, pinnoitusta, anodisointia, passivointia tai muita viimeistelyprosesseja tiettyjen toiminnallisten vaatimusten täyttämiseksi.

Miksi pinnan viimeistely on tärkeää sorvatuille komponenteille?

Pinnan viimeistely voi vaikuttaa kitkaan, kulumiseen, tiivistykseen, laakerin kosketukseen, liukukäyttäytymiseen ja ulkonäköön. Toiminnallisille pinnoille tulisi siksi asettaa vaatimuksia, jotka vastaavat niiden todellisia käyttöolosuhteita, sen sijaan, että sovellettaisiin automaattisesti samaa viimeistelyä koko komponenttiin.

Mitä tietoja tulee sisällyttää tarjouspyyntöön?

Hyödyllisen tarjouspyynnön tulee sisältää 2D-piirustus, 3D-malli, jos saatavilla, materiaaliluokka, määrä, toleranssit, pinnan viimeistelyvaatimukset, kierteet, lämpökäsittely, pintakäsittely, tarkastusvaatimukset, pakkausodotukset ja toimitusvaatimukset. Täydellisten teknisten tietojen avulla valmistaja voi arvioida projektin tarkemmin.

Voiko yksi komponentti yhdistää sorvauksen ja jyrsinnän?

Kyllä. Jyrsintälaitteet ja sorvauskeskukset jännitteellisellä työkalulla voivat yhdistää sorvauksen toimintoihin, kuten poraukseen, kierteitykseen, uraan ja jyrsintään. Tämä voi vähentää sopivien komponenttien asetusten määrää ja auttaa ylläpitämään ominaisuuksien välisiä sijaintisuhteita. :contentReference[oaicite:6]{index=6}

Johtopäätös

Monimutkaiset tarkkuussorvatut osat ovat suunniteltuja komponentteja, joiden geometria, mittatarkkuus, materiaaliominaisuudet, pinnan kunto ja tuotannon toistettavuus vaikuttavat kaikki lopulliseen suorituskykyyn. Tehokkain valmistustapa alkaa selkeästä teknisestä piirustuksesta, asianmukaisesta materiaalin valinnasta, realistisista toleransseista, huolellisesti suunnitelluista koneistustoimenpiteistä ja tarkastusmenetelmistä, jotka kuvastavat komponentin todellista toimintaa.

Insinöörien ja hankintatiimien kannalta keskeistä ei ole vain pyytää pienintä mahdollista toleranssia. Sen sijaan jokainen vaatimus tulee liittää kokoonpanoon, liikkeeseen, tiivistykseen, kuormitukseen, kulumiseen tai muuhun mitattavissa olevaan toimintoon. Tämä lähestymistapa voi auttaa hallitsemaan valmistuksen monimutkaisuutta säilyttäen samalla valmiilta komponentilta odotetun suorituskyvyn.

Jos kehität mukautettuja akseleita, holkkeja, liittimiä, liittimiä, tarkkuusmekaanisia komponentteja tai muita monimutkaisia ​​sorvattuja tuotteita,Qingdao Tuoyuan Metal Products Co., Ltd.osaa arvioida tekniset vaatimukset ja tuotantotarpeesi.Jaa piirustuksesi, tekniset tiedot, materiaalit ja määrät sekäota meihin yhteyttäkeskustellaksesi sopivasta valmistusratkaisusta projektiisi.
