Tarkkuus CNC-kierreholkki

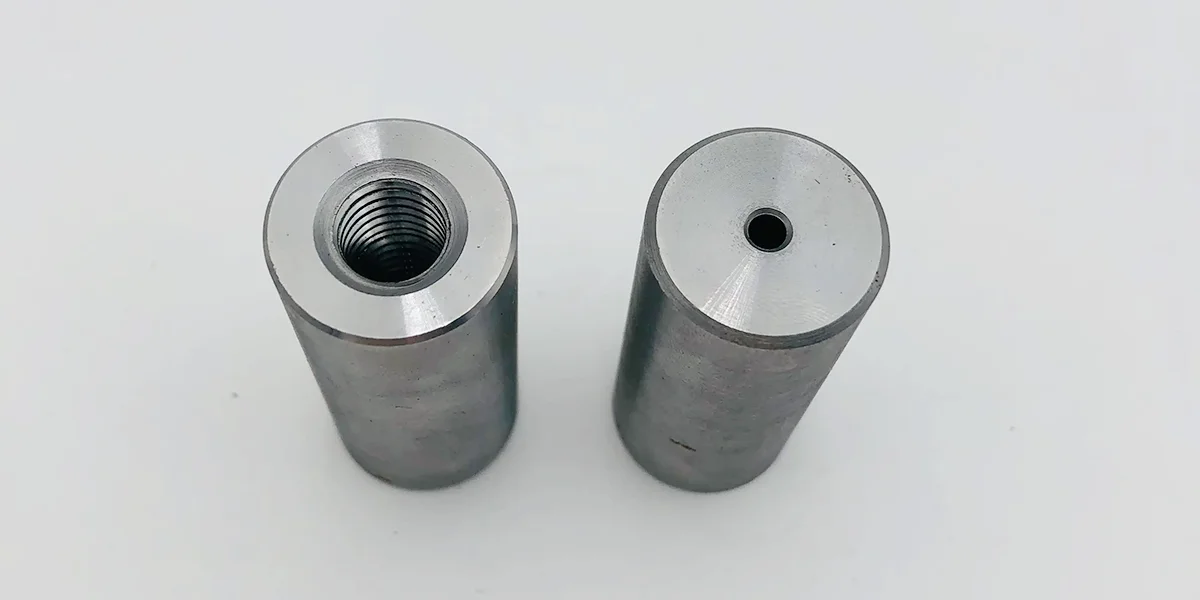

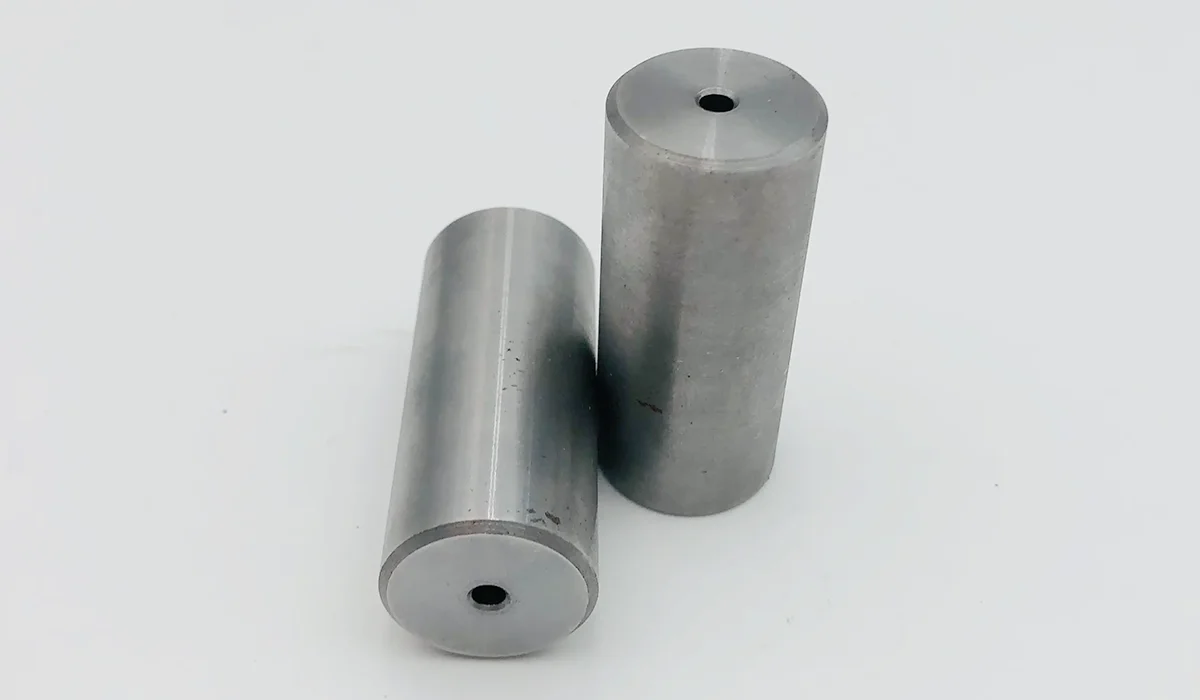

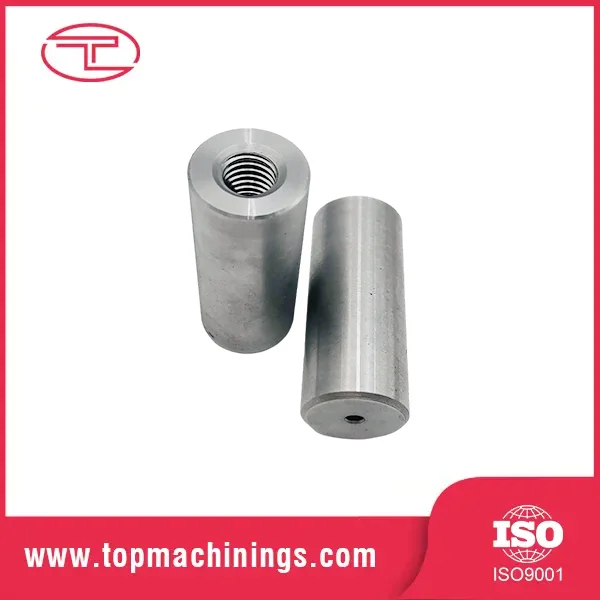

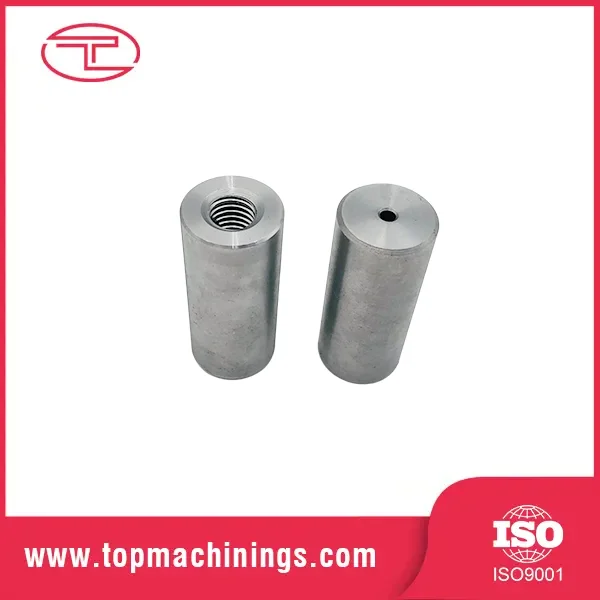

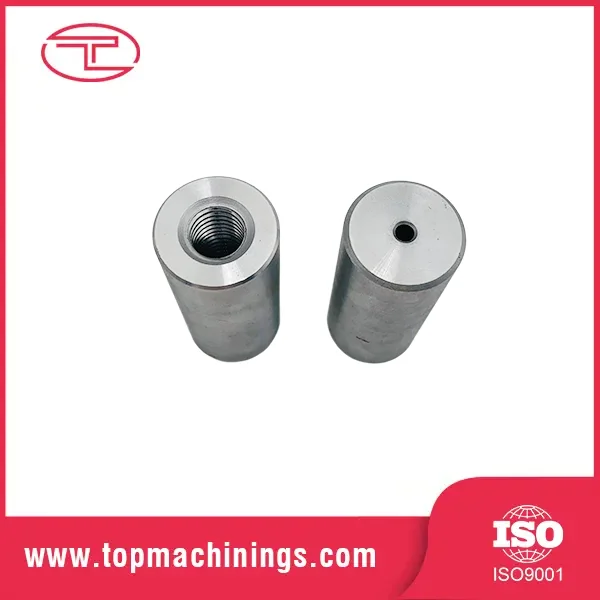

Tarkkuus-CNC-kierreholkki on sylinterimäinen holkki, jonka sisä- tai ulkopinnalla on tarkkuuskoneistetut kierteet. Ajattele sitä "kierteitettynä lisäkkeenä", joka antaa komponentille vahvan, vaihdettavan kierrerajapinnan ilman, että kierteet koneistetaan suoraan pääosaan. Kun kierrereikä liukuu pehmeässä alumiinikotelossa – klassinen vikatila – holkki on se osa, joka pelastaa päivän.

On olemassa kaksi pääperhettä: kierreliittimet ja holkkiholkit. Molemmat vaativat konepajalta samaa: pyöreyttä, samankeskisyyttä ja kierteen tarkkuutta mikroneina mitattuna.

Materiaalit ja lankakokoonpanot

Ruostumaton teräs (SUS303/304/316): korroosionkestävyys elintarvike-, meri- ja lääketieteelliseen käyttöön.

Seosteräs (4140/1045): korkea lujuus lämpökäsittelyllä raskaaseen kuormitukseen.

Messinki (C3604/HPb59-1): erinomainen työstettävyys ja luonnollinen voitelukyky tarkkuus-CNC-kierreholkkien laakerointiin.

Alumiini (6061-T6/7075): kevyt ilmailu- ja autokokoonpanoihin.

Kierremuodot: metriset (M3–M64), UNC/UNF, NPT-putkikierteet ja mukautetut lomakkeet piirustuskohtaisesti.

Luokat: 6H/6g standardi, 5H/4h tarkkuusluokat häiriösovitussovelluksiin.

Kierre katkaistaan ​​yksipistekierteittämisellä tai kierteen jyrsinnällä CNC-sorveilla, minkä jälkeen suoritetaan nousuhalkaisijamittaus. Puristussovitettujen sisäosien ulkohalkaisija on ±0,005 mm, jotta holkkien istuimet häiritsevät oikein – riittävän löysät asennettavaksi, riittävän tiukat, jotta ne eivät koskaan pyöri.

Tuotteen tekniset tiedot

Tarkkuus-CNC-kierreholkkien tyypilliset sovellukset

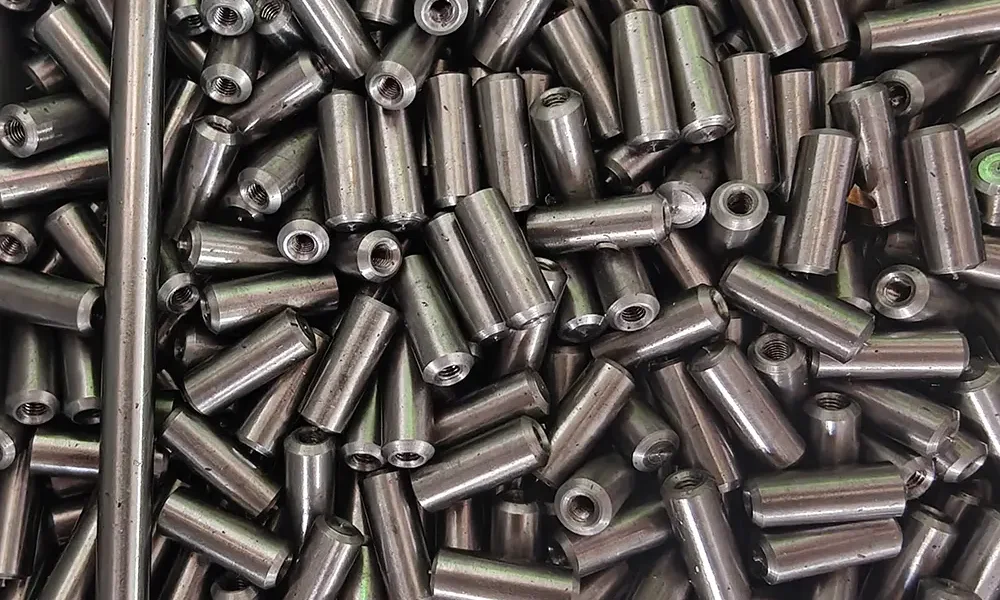

Tarkkuus-CNC-kierreholkkien valmistajana ja toimittajana Tuoyuan Metal toimittaa holkkeja irtotavarana tehtaan suorilla hinnoilla seuraaville:

Kierrepalat alumiini- ja muovikoteloihin autoissa ja elektroniikassa.

Laakeriholkit ja kulutusholkit pumppuissa, vaihteistoissa ja kuljettimissa.

Paikannusholkit jigeille, kiinnikkeille ja työkalulevyille.

Hydrauliset ja pneumaattiset sylinterikomponentit.

Huonekalujen, laitteiden ja laitteiden nivelkokoonpanot.

Kevyet ilmailu- ja puolustuskokoonpanot.

Todellinen tapaus

Tapaustutkimus: Mukautetut tarkkuus-CNC-kierreholkit messinkiin

Toimiala: Elektroniikka ja sähkölaitteet

Materiaali: Messinki C36000

Prosessi: Sveitsin CNC-sorvaus, kierre ja kuusiojyrsintä

Amerikkalainen elektroniikkakomponenttien valmistaja tarvitsi mukautettuja tarkkoja CNC-kierreholkkeja toimimaan pyörimisen estoina muovikoteloissa. Osat vaativat purseetonta viimeistelyä varmistaakseen vaivattoman ruuvin asentamisen vahingoittamatta muovikoteloa. Käytämme moniakselisia sveitsiläisiä CNC-sorveja, ja koneisimme messinkiholkit puhtailla kierteillä ja tarkoilla kuusiopäillä yhdellä asennuksella. Kaikki metallilastut poistettiin perusteellisella ultraäänipuhdistusprosessilla, minkä jälkeen suoritettiin 100-prosenttinen optinen tarkastus.

Tuotantoprosessi

Jokainen holkki alkaa teknisellä tarkastuksella: tiimimme analysoi 2D/3D-piirustuksen tai näytteesi, valitsee materiaalilaadun ja ohjelmoi optimaaliset työstöradat. Kierteitetyissä sisäosissa kriittinen parametri on häiriösovitus – laskemme tarkan ulkopinnan varmistaaksemme pysyvyyden ilman isäntäosan ylikuormitusta.

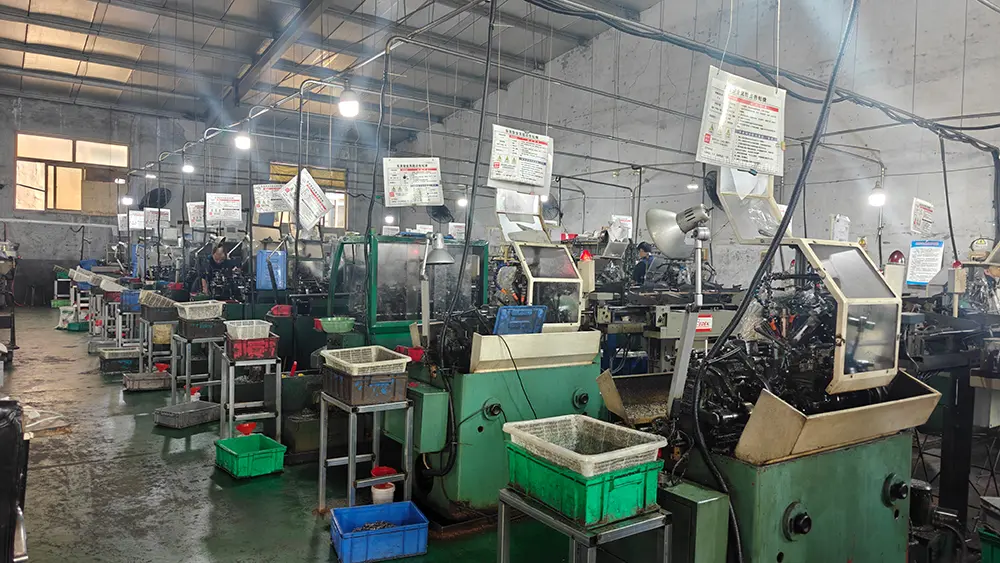

Koneistus tapahtuu nopeilla automaattisilla CNC-sorveilla, joissa on tankosyöttölaitteet. Sorvaus, tasoitus, uritus, poraus ja kierteitys suoritetaan mahdollisuuksien mukaan yhdellä kiinnitysjaksolla – tämä yhden asennuksen lähestymistapa pitää samankeskisyyden mikronialueella.

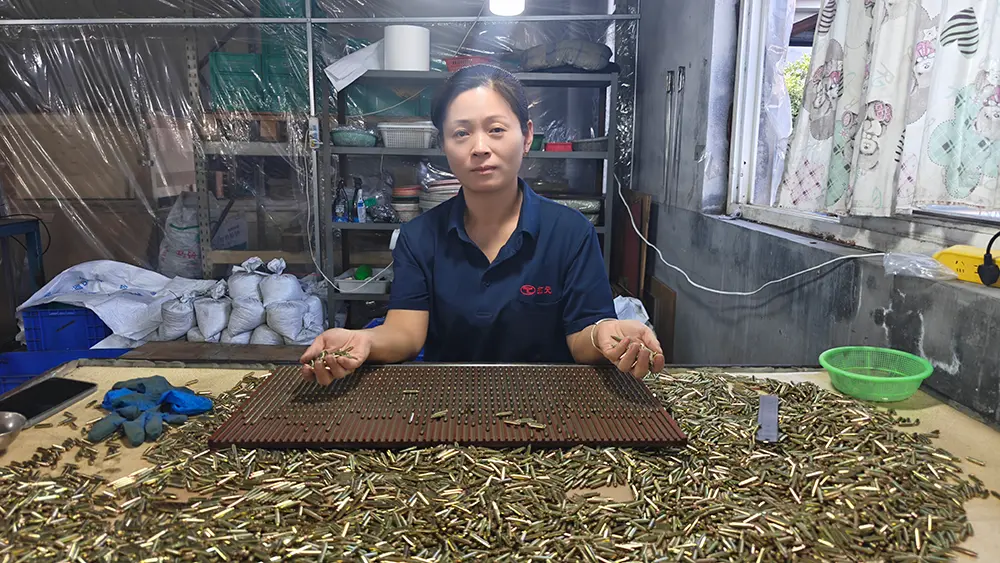

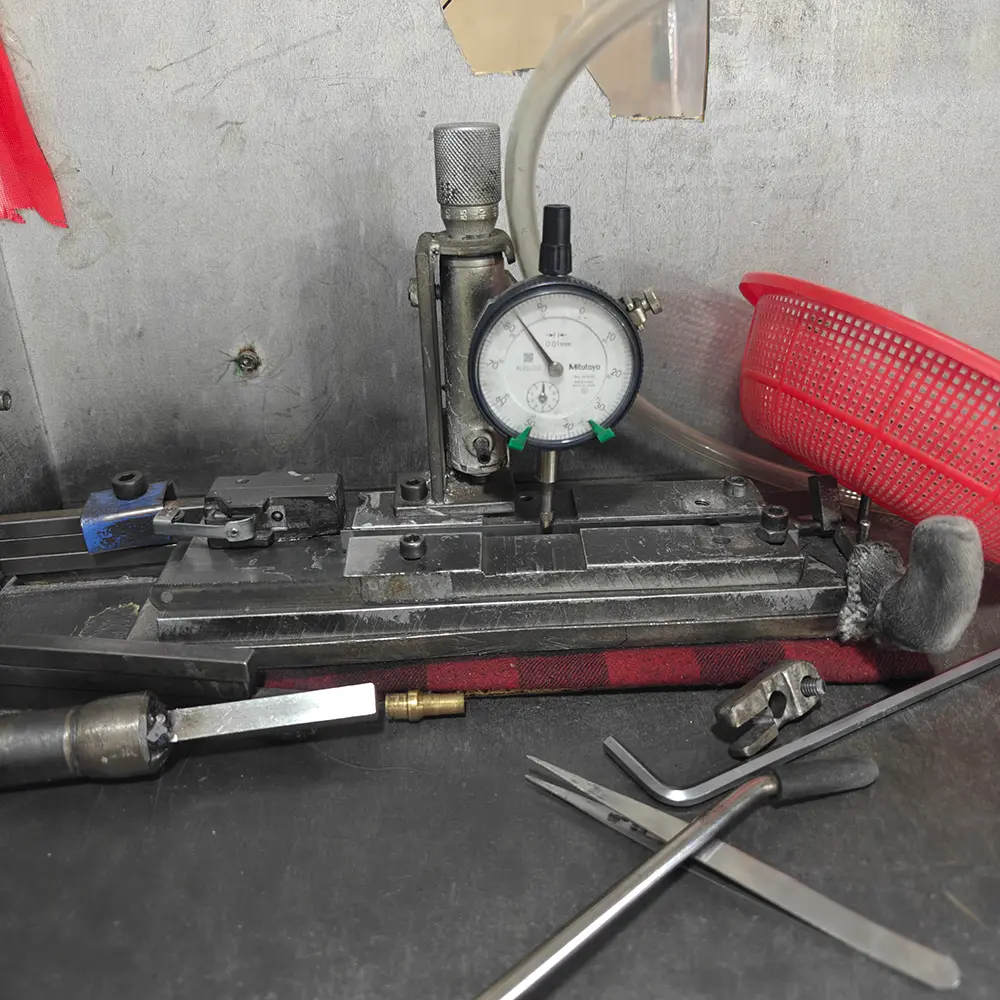

Kierteitystä seuraa 100-prosenttinen tarkastus: kierretulpan/renkaan mittaus, optinen lajittelu ja CMM-tarkistus näytekappaleista. Pintakäsittely (sinkki, musta oksidi, nikkeli) tehdään omilla linjoillamme ennen lopullista pakkausta.

Miksi valita Tuoyuan Metal

Tarkkuuskoneistuksen vuosikymmen Tuoyuan Metalilla on yli 10 vuoden kokemus tarkkuussorvatuista osista ja CNC-koneistetuista komponenteista, ja se palvelee asiakkaita yli 20 maassa 95 %:n toistoprosentilla. Kun tilaat meiltä holkkeja, työskentelet liikkeen kanssa, joka on jo ratkaissut ongelmasi – monta kertaa.

Holkit pakataan ruosteenestopaperiin, polypusseihin ja vientipakkauksiin tai puukoteloihin tilauskoon mukaan. Pienet erät lähetetään pikakuljetuksella (DHL/FedEx/UPS); massatilaukset toimitetaan meritse Qingdaon satamasta (FCL/LCL) tai lentorahti. Asiakirjat: kauppalasku, pakkausluettelo, konossementti, alkuperätodistus, materiaalitestitodistus. Tarkkojen CNC-kierreholkkien hintoja, massatilauksia tai tarjousta varten ota yhteyttä vientitiimiimme.

FAQ

Q1: Voitko koneistaa holkkeja piirustukseni tai näytteeni perusteella?

A1: Kyllä. Lähetä meille 2D/3D-piirustus (PDF, AI) tai fyysinen näyte. Tarkistamme suunnittelun, vahvistamme materiaalin ja toleranssit sekä teemme esituotannon näytteitä hyväksyntääsi ennen massatuotantoa.

Q2: Millaista toleranssia voit pitää lankojen suhteen?

A2: Vakiokierreluokat 6H/6g ISO 965:n mukaan. Tarkkuussovelluksissa voimme pitää 5H/4h, jonka nousuhalkaisija on vahvistettu kalibroiduilla mittareilla. Kerro meille luokkavaatimuksesi.

Q3: Kuinka takaat laadun suurissa tilauksissa?

A3: Ensimmäinen esineen tarkastus täydellisellä raportilla, sitten prosessinaikainen mittaus ja 100 % optinen lajittelu lopullisista mitoista. Tuemme myös kolmannen osapuolen suorittamaa tarkastusta ennen toimitusta.

Kysymys 4: Voitko valmistaa näitä tarkkoja CNC-kierreholkkeja mukautettuihin kokoihin ja ei-standardeihin kierrevälit?

A4: Kyllä, räätälöimme täysin ulkohalkaisijan, pituuden, seinämän paksuuden ja kierretiedot teknisten piirustusten tai näyteosien mukaan.

Q5: Voinko pyytää näytteitä ennen massatuotantotilauksen tekemistä?

A5: Ehdottomasti. Voimme tarjota prototyyppi-/esituotantonäytteitä toiminnallista testausta ja kokoonpanon validointia varten ennen täysimittaiseen valmistukseen siirtymistä.
